Полный контроль.
16 каналов.
Свобода Wi-Fi.
Профессиональный контроллер реле с протоколами HTTP REST, Binary SQI и MQTT. 80 программируемых таймеров, обновление прошивки по воздуху и сохранение состояния — всё в одной компактной плате на ESP32. Управление через Android и iOS.
ELX-RELAY-16CH
Возможности
Всё что вам нужно
Полноценная система управления реле, созданная для надёжности, гибкости и простоты интеграции.
16 независимых каналов
Два каскадных сдвиговых регистра 74HC595 обеспечивают надёжное, изолированное управление каждым каналом реле.
Три протокола управления
HTTP REST API, бинарный протокол SQI по UART/TCP и MQTT — выберите интеграцию под вашу архитектуру.
80 программируемых таймеров
5 таймеров на каждое реле с гибким расписанием включения/выключения. Автоматизируйте с точностью до минуты.
Обновление прошивки по воздуху
Обновляйте прошивку и файловую систему через веб-интерфейс. Без физического доступа и инструментов.
Сохранение состояния
Состояния реле сохраняются при перезагрузке. Выбирайте: Всегда ВЫКЛ, Всегда ВКЛ или Восстановить последнее.
Два режима Wi-Fi
Режимы точки доступа и клиента работают одновременно. Настройте через AP, затем подключитесь к вашей сети.
Мобильное приложение
Управление в кармане
Web-интерфейс — это только начало. Управляйте откуда угодно.
Не только Web
Полноценное нативное приложение для Android и iOS даёт вам мгновенный доступ ко всем 16 каналам прямо с телефона. Переключайте реле, настраивайте таймеры и следите за состоянием — всё в одно касание, без браузера.
- Мгновенное переключение всех 16 реле
- Работает в локальной сети и через интернет
- Уведомления о смене состояния
- Группировка реле по зонам и сценариям
- Поддержка нескольких устройств
Бесплатно
Приложение полностью бесплатное, без рекламы и подписок.
Интеграция
Три протокола, одно устройство
Выберите подходящий протокол или используйте все три одновременно.
HTTP REST API
Простые HTTP-запросы для мгновенной интеграции. Переключайте реле, читайте состояния, настраивайте таймеры — всё через стандартные REST-вызовы.
GET /on3 HTTP/1.1
Host: 192.168.4.1
Response:
{
"relay": 3,
"state": 1
}- GET/POST эндпоинты для каждой функции
- Формат ответа JSON
- API сканирования Wi-Fi сетей
- Опрос состояния в реальном времени
Бинарный протокол SQI
Высоконадёжный бинарный протокол с проверкой CRC-16. Доступен через UART и TCP-сокет — один протокол, два транспорта.
Frame structure: ┌──────┬──────┬──────┬──────┐ │ 0x7E │ 0x02 │ TYPE │ ID×4 │ ├──────┼──────┼──────┼──────┤ │ LEN │ CMD │ DATA │ CRC │ └──────┴──────┴──────┴──────┘ TCP Port: 1824 Max clients: 5
- Обнаружение ошибок CRC-16
- Двойной транспорт UART + TCP
- Латентность менее миллисекунды
- До 5 одновременных TCP-клиентов
MQTT
Обмен сообщениями publish/subscribe для экосистем умного дома. Интеграция с Home Assistant, Node-RED и любым MQTT-брокером.
Subscribe (control): elx/relay/01/set → "1" Publish (state): elx/relay/01/get → "0" Broker: any MQTT 3.1.1 SSL/TLS: supported
- Шифрованные соединения SSL/TLS
- Настраиваемые топики и retain
- Автонумерация реле
- Совместимость с Home Assistant
Интерфейс
Современная веб-панель
Полнофункциональная панель управления встроена прямо в устройство. Настраивайте, отслеживайте и управляйте — всё из браузера.
Технические данные
Характеристики
Создано для профессионалов. Каждая деталь спроектирована для надёжности.
| Микроконтроллер | ESP32 / ESP8266 (ESP-12E) |
| Сдвиговые регистры | 2× 74HC595 (каскадные) |
| Каналов реле | 16 (независимых) |
| Протоколы управления | HTTP REST, SQI Binary, MQTT |
| TCP-порт | 1824 (настраиваемый) |
| Таймеры | 80 (5 на реле) |
| Режимы Wi-Fi | AP + STA (одновременно) |
| MQTT | SSL/TLS, настраиваемые топики, retain |
| Обновление прошивки | OTA через браузер |
| Хранение состояний | LittleFS (flash, постоянное) |
| Стартовые режимы | ВЫКЛ / ВКЛ / Последнее (на реле) |
| Скорость UART | 115200 |
| Версия прошивки | 1.5.0.1 |

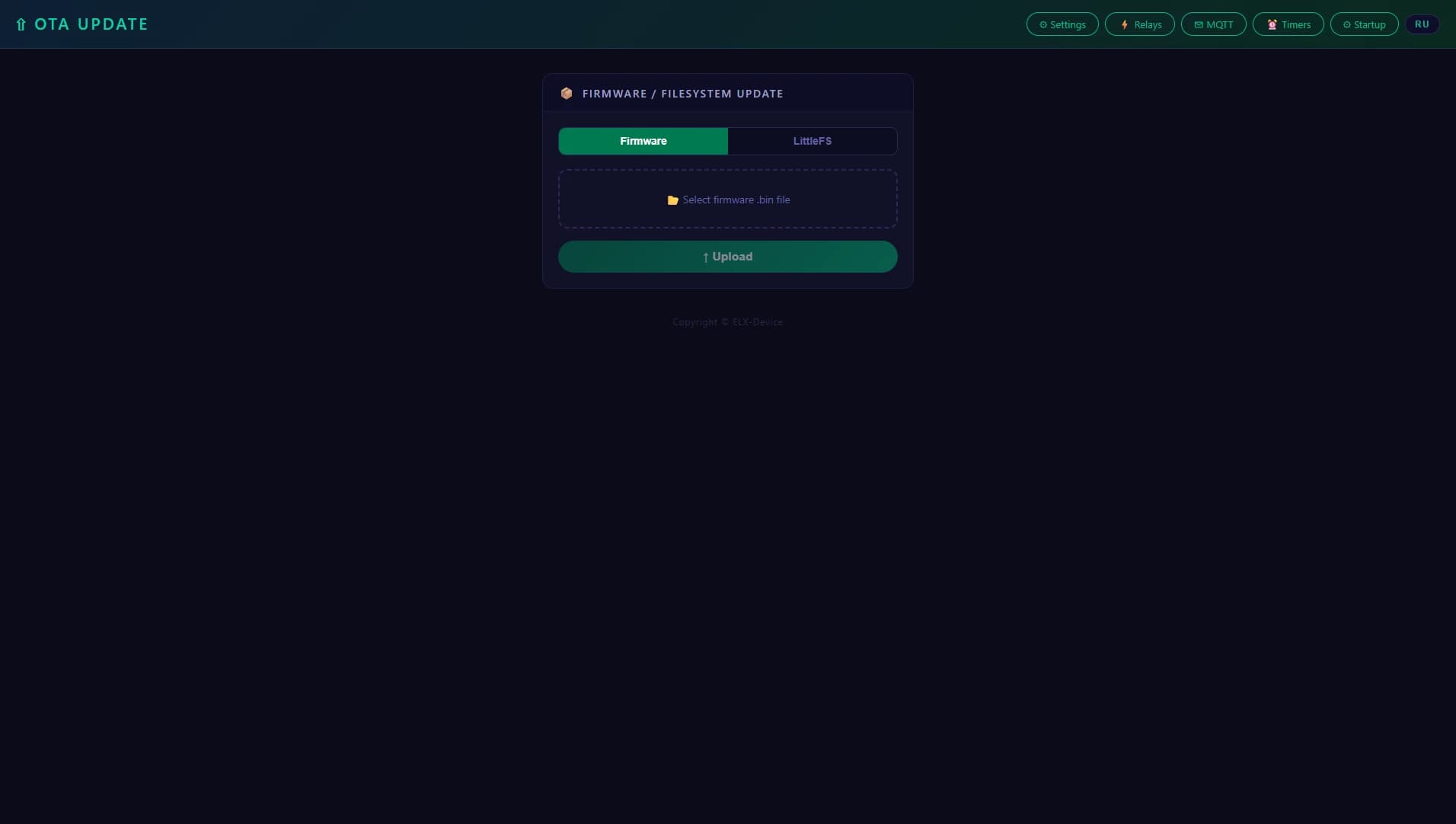

Скриншоты
Web интерфейс устройства
Реальные скриншоты встроенного веб-интерфейса ELX WiFi Relay.
Стоимость
Готовое решение
Полностью собранный и протестированный модуль, готовый к установке.
за модуль
- Плата ESP32 с 16-канальным реле
- Прошивка v1.5 с веб-интерфейсом
- HTTP REST + SQI + MQTT протоколы
- 80 программируемых таймеров
- OTA-обновления прошивки
- Техническая поддержка
- Бесплатное ПО для Android и iOS
